一、設備
1. 全自動手術服本體機  1臺

2. 衣身無紡布料放料位（含張力、糾偏機構） 1套

3. 牽引機構  7套

4. SMS層布料放料位（含張力、糾偏機構） 1套

5. SMS層布料滾切機構  1套

6. SMS層布料噴膠機構（含4組噴頭）1套

7. SMS層布料吸力送料輸送  1套

8. 邊緣折疊焊接機構 1套

9. 系帶放料位/系帶折疊焊接機構/系帶拉帶機構/系帶衣身焊接機構 各6套

10. 領口沖切機構 1組

11. 衣身折疊機構 1套

12. 肩膀位滾焊機構 1套

13. 衣身滾切機構 1套

14. 出料輸送 1套

二、技術參數

1.整機效率： 10-15件/分鐘；

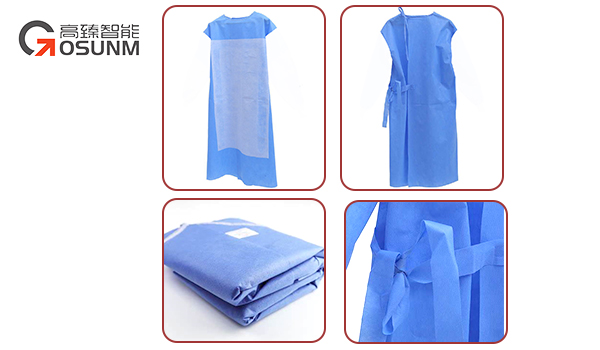

2.成品尺寸：衣身約L1200mmW700，4條長系帶約600mm，用于人型帶焊接的段系帶長約55mm，系帶寬度約20mm（對折焊接后，原寬40mm），總波動±5%；

3.用料規格：

-衣身無紡布W1500mm（即為卷料寬度），外直徑≤500mm，內直徑76mm，重量70KG內，克重40-60g/㎡

-SMS層布料W500mm（即為卷料寬度），外直徑≤500mm，內直徑76mm，重量70KG內，克重25-50g/㎡

-系帶寬度40mm，外直徑≤500mm，內直徑76mm，卷料寬度≤250mm，重量10KG內，克重40-60g/㎡

-熱熔膠：M-898C/CM898C高級熱熔膠（存儲溫度40℃以下，建議操作溫度140℃至180攝氏度，具體視環境速度等綜合因素而定）

4.電源規格： AC單相220V , 50/60HZ ，功率約20KW；

5.氣源及耗氣量：0.6-0.8Mpa，約1000L/min；

6.機器尺寸：約L14800W3600H2500mm（拆解后最小運輸體積L2100W1600H2500mm）

7.合格率：95%以上。

三、設備工藝流程

卷料自動進料→SMS布料自動裁切→SMS布料自動噴膠→SMS布料自動貼合→邊沿自動折疊焊接→系帶自動對折焊接→對折焊接后的系帶自動焊到衣身上→領口自動沖切→布料自動折疊→肩膀位自動滾焊→衣身自動滾切→完成
